分布式光伏進村、空氣能入戶、充電樁遍地開花，原本穩定的低壓配電網，正遭遇前所未有的電壓沖擊。白天光伏大發電壓偏高，晚上負荷集中電壓偏低，用戶家電受損、逆變器頻繁脫網，供電公司投訴不斷、改造兩難。傳統辦法治標不治本，直到BW?UPQC智能柔性降損調壓裝置出現，才真正讓末端電壓從“亂跳”變“平穩”。

一、電網末端三大痛點：電壓越限已成常態

低壓配網較為棘手的，不是設備不夠新，而是電壓穩不住。尤其在長距離農網、高光伏滲透臺區，三大痛點天天上演。

1.供電半徑過長：低電壓久治不愈

供電半徑動輒超千米，線徑細、壓降大，一到晚上做飯、取暖、空調集中開啟，電壓直接跌破下限。燈泡發暗、空調啟動困難、冰箱頻繁停機，用戶苦不堪言。

2.光伏等綠電大比例高滲透：反向送電導致高電壓

白天戶用光伏滿發，電力往網上送，末端電壓一路飆升，甚至超過280V，遠超出家用電器設計的電壓范圍，導致壽命下降，損壞率升高。

3.負荷波動大：電壓“過山車”全天候上演

旅游村、集鎮、充電樁臺區，負荷忽大忽小；白天高電壓、晚上低電壓，傳統設備跟不上節奏，電壓忽高忽低，供電質量不達標，運維人員疲于奔命。

過去不是不想治，而是傳統方案太受限。

二、電壓越限治理方法

面對電壓越限，行業常用的有載調壓器、電容補償、換線增容、儲能等方式，這些方式在新形勢下越來越“吃力”。

1.有載或電磁式調壓器：自身損耗大（低壓4%-6%，中壓3%-4%），增加線損；體積大，安裝困難；自身消耗無功，會在設備前級產生無功損耗；雙向調節時繞組組數較多；有載調節，調節速度慢（秒級），電壓調節精度不高，負荷波動容易導致過欠壓。

2.無功補償：通過降低線路無功，減少無功壓降，實現電壓補償，實現形式可以為電容或者靜止無功發生器SVG，對于功率因數高的場景，過補償容易引起電壓畸變或諧振，導致嚴重的穩定性問題。

3.換線+增容：當負荷功率增加大時，電壓越限解決效果會減弱；需要停電架設線路，實施周期長，施工成本高；減少臺區負荷率，增加線損；有些情況增設臺區困難。

4.儲能：體積大，小功率效果不明顯，儲能時長受到限制；成本高、增加線損（自身損耗大約10%）、配置了大量電池，電池輸出能量受環境溫度影響，通用性弱，同時存在安全風險。

簡單說：傳統設備“慢、笨、貴”，跟不上新能源與柔性負荷的節奏。

而東方博沃BW?UPQC智能柔性降損調壓裝置，用電力電子動態補償技術，可以實現毫秒級響應、全時段穩壓、一站式綜合治理。

三、BW-UPQC柔性調壓原理：一機實現穩壓+降損+治理

BW?UPQC不是普通調壓器，它是配網末端電能質量“多功能管家”，核心優勢在于“柔性”與“精準”。

1.柔性調壓：寬范圍自適應穩壓

輸入電壓適應范圍寬達?40%～+32%，不管電壓下限到130V還是上限到290V，都能快速拉回標準區間，穩壓精度高達±1%。

2.毫秒級響應：5ms內快速補償

電壓一旦越限，設備5ms內立刻響應，比傳統裝置快幾十倍，光伏波動、負荷突變都能穩穩接住，杜絕電壓“跳變”。

3.智能節能：不越限就待機

電壓在221?235V安全區間時，設備自動待機低功耗運行；超出范圍才啟動補償，省電、低損耗、長壽命。

4.一站式綜合治理

不只穩壓，還能同步實現無功補償、諧波治理、降損節能，一臺頂三臺，減少臺區線損，提升供電效率。

5.輕量化安裝：即裝即用

支持單桿托裝，無需停電、不用遷改線路、不用占地基建，一天就能落地，特別適合鄉村、山區、老舊臺區改造。

四、真實臺區實測：電壓從161V?278V收窄至221V?235V

這套技術不是紙上談兵，而是經過國網冀北某綜變臺區實打?qū)嶒炞C。

臺區痛點

l  供電半徑超1200米，末端40戶居民；

l  光伏高峰期電壓高至278V，嚴重超標；

l  晚間負荷高峰電壓低至161V，頻繁跳閘、家電受損；

l  用戶投訴多，運維壓力大。

改造方案

2026年3月21日，投運100kVA三相BW?UPQC裝置，單桿安裝、不停電作業。

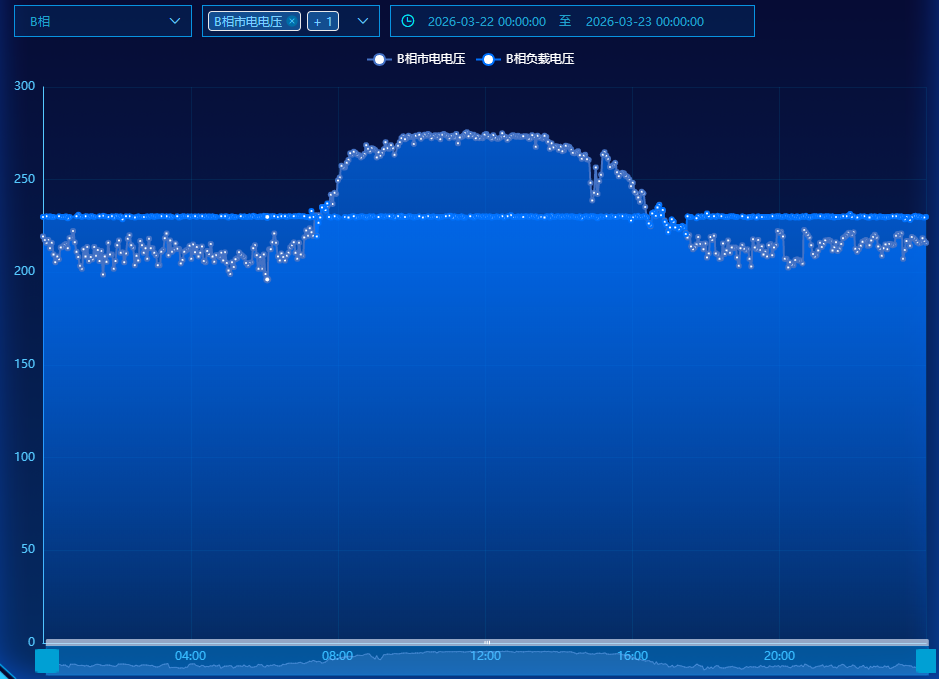

實測效果

l  治理前：電壓波動161V?278V，嚴重越限。

l  治理后：負載側穩定221V?235V，符合國標。

說明：設備采用節能工作模式，設定目標穩壓值為230V。當電壓不越限時，裝置旁路，越限后裝置工作，將電壓穩定在設置電壓230V。

l  響應速度：5ms快速補償，無震蕩、無跌落。

l  效果：光伏等綠電發電效率提升、家用電器安全運行、用戶投訴明顯減少。

實測數據充分驗證：BW-UPQC柔性調壓是解決線路長、線徑小、高綠電滲透場景臺區電壓問題的高效輕量化方案。

東方博沃作為國家專精特新“小巨人”企業，BW?UPQC系列已在全國農網、光伏臺區、旅游臺區廣泛應用，以穩、快、省、易安裝的特點，成為配網升級適配度較高的調壓裝備。
