項目核心成果：東方博沃BW-UPQC智能柔性降損調壓裝置成功解決了長期困擾河北某臺區的復雜電壓質量問題。通過精準的電力電子技術，設備將末端用戶低電壓從169.6V大幅提升至222.2V，并全程將電壓穩定在國家標準范圍內，實現了零越限。該項目不僅保障了該臺區居民的正常用電，也為農網臺區應對分布式光伏等綠電接入和沖擊性負荷提供了可復制的治理樣板。
本項目位于河北省某綜變臺區。該臺區變壓器容量200kVA，為15戶低壓用戶供電，供電半徑約350米。線路采用主干線四線（線徑20mm2）、分支線二線（線徑20mm2）的配置，屬于典型的農村老舊線路。
臺區負載特性復雜，主要包括居民生活用電、空氣能（熱泵）采暖設備以及1處分布式光伏。這種“光伏反送電”與“沖擊性負荷”并存的矛盾，導致了嚴重的電壓越限問題，具體表現為兩類典型場景：
? 發生時段：傍晚7點前后用電高峰
? 直接原因：線路末端居民空氣能集中投運
? 嚴重程度：電壓跌至169V，線路壓降高達60V
? 用戶影響：照明昏暗，冰箱、電視機等家電無法正常工作；冷庫電動機因轉矩不足無法啟動或過熱損壞，直接影響生活質量和生產效率
? 發生時段：白天光伏發電高峰
? 直接原因：分布式光伏向電網反向送電
? 嚴重程度：電壓攀升至250V，遠超GB/T 12325-2008標準上限
? 系統影響：居民家電絕緣加速老化，存在燒毀風險；光伏逆變器因過壓保護而脫網，影響新能源消納和用戶收益
電壓在169V至250V之間的劇烈波動，不僅威脅用電設備安全、引發用戶投訴，更對供電公司的服務聲譽和配網安全運行構成了嚴峻挑戰。
電壓越限問題的根源是線路固有缺陷與矛盾負載特性的疊加。350米的供電半徑與20mm2的細線徑導致線路阻抗大，而“光伏白天發電推高電壓”與“空氣能傍晚用電拉低電壓”的負載特性，使得臺區同時承受雙向電壓壓力。
基于現場考察與負荷曲線分析，高峰用電量不低于25kVA。因此，選擇東方博沃BW-UPQC-0.23/30-0.3（30kVA單相）智能柔性降損調壓裝置作為治理方案。該容量不僅匹配需求，還留有適當裕量。
安裝點選定為主干線與存在電壓問題分支線路的連接點，在此安裝可實現“一點治理，全線受益”，有效覆蓋后端所有受影響的用戶。設備設定目標穩壓值為230V，并采用節能模式運行：當檢測到電壓在215V~235V范圍內時，設備待機以降低能耗；一旦電壓超出此范圍，則立即啟動，將輸出電壓精準穩定在230V。

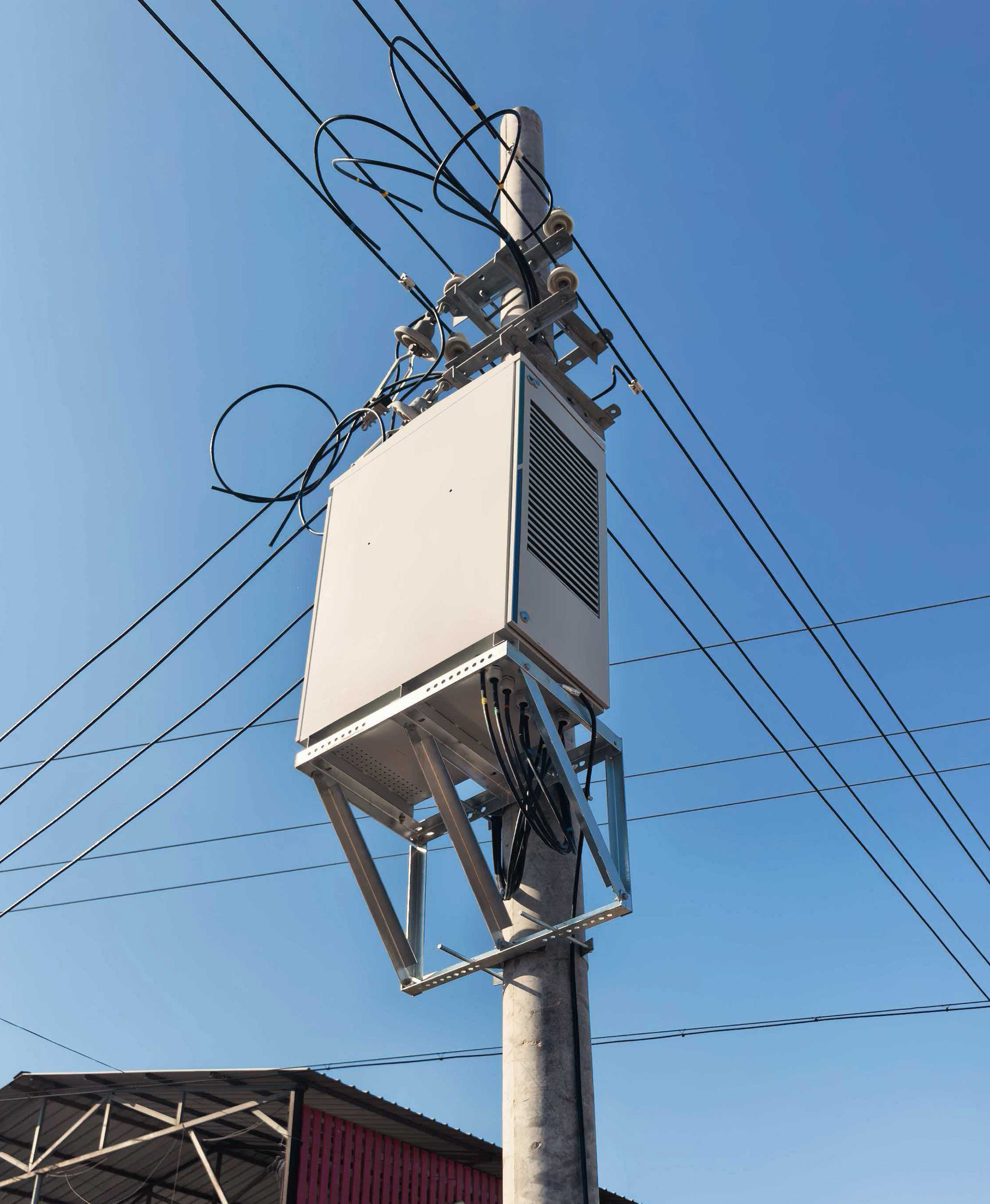

設備于2026年3月正式掛網運行。安裝采用單桿托裝方式，即通過鍍鋅金屬支架將設備箱牢固安裝在戶外水泥電線桿上。
BW-UPQC設備現場安裝實景
這種戶外桿上支架安裝方式優勢顯著：設備直接串接入現有線路，無需大規模停電改造或重新敷設線路，施工便捷、周期短，對用戶正常用電影響極小，特別適合鄉村、山地等復雜地形區域。施工過程由專業團隊完成，包括設備吊裝、支架固定、電氣接線及調試，全程標準化作業，安全高效。
治理效果通過嚴格的運行數據對比得以驗證。下表清晰展示了安裝前后末端用戶關鍵電壓指標的顯著變化：

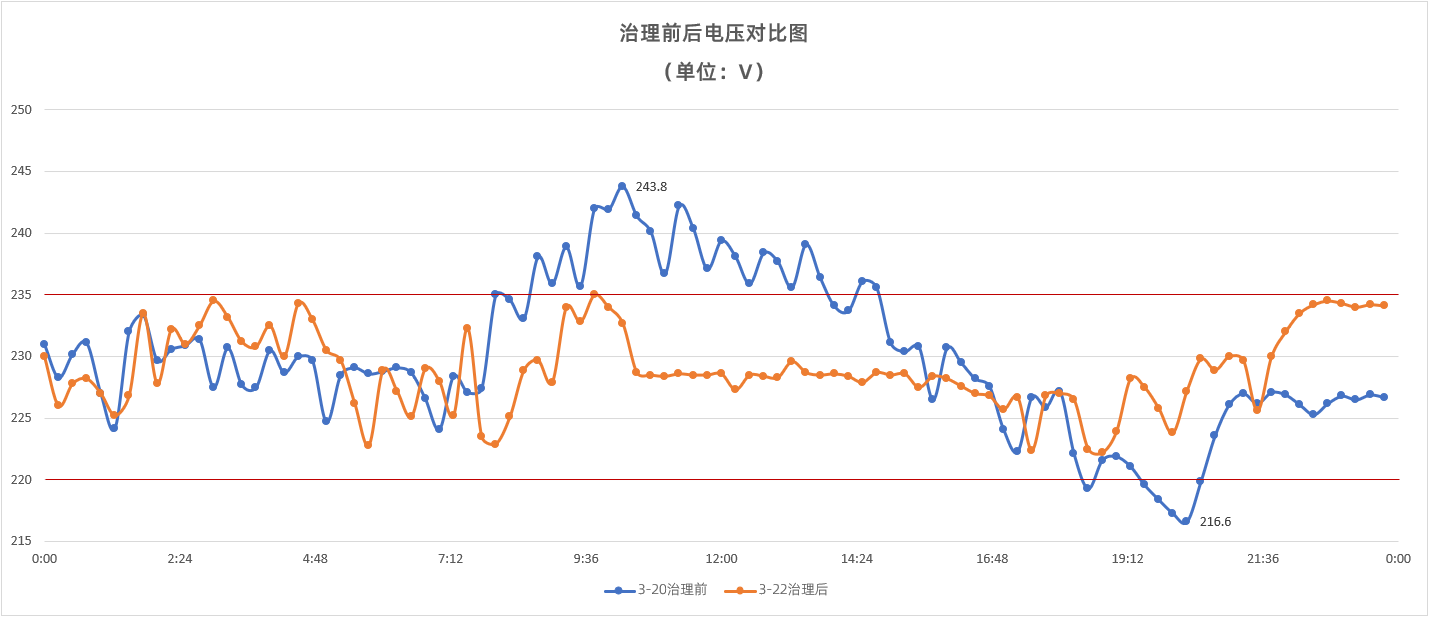

對末端用戶2026年3月安裝前后的同日數據對比更具說服力。
安裝前，光伏工作時電壓越上限至243.8V，光伏停止后電壓跌至216.6V。
安裝后，光伏工作時電壓被鉗制在230V，光伏停止時電壓為222.2V，全程穩定在國家標準范圍內。
BW-UPQC設備安裝前后電壓對比數據
首端用戶數據提供了佐證。安裝前，其電壓在光伏工作時達244.1V（越限），停止后為219.9V。安裝后，光伏工作時電壓穩定在230V，停止后為222V，證明治理效果覆蓋了整個線路段。
綜上所述，BW-UPQC的投運使用戶電壓波動大幅減小，成功實現了零越限，完全滿足GB/T 12325-2008《電能質量供電電壓偏差》標準要求。
技術優勢聚焦
? 精準快速穩壓：憑借1%的穩壓精度與<5ms的響應時間，瞬時應對深度低壓與過壓，輸出穩定230V。
? 寬電壓智能適應：-40%~+30%的寬輸入電壓范圍，結合節能模式，從容應對光伏反送電與負荷突增的波動，高效節能。
? 便捷免改造安裝：桿上支架安裝方式無需改造原有線路，施工快捷，尤其適合農網、山地等復雜地形，大幅降低工程實施難度。
? 智能云端運維：支持RS485、WIFI/4G通訊，可接入云平臺實現遠程監控與數據分析，提升運維效率。
? 高可靠安全保障：具備過載、過溫、過壓、欠壓、過流等多重保護功能及故障自啟能力，保障長期無人值守穩定運行。
? 復雜場景綜合解決能力：在本案例中同時成功治理了因“長線路+細線徑”導致的低電壓和“分布式光伏”導致的高電壓，證明了其在農網復雜場景下的強大適應性。
本項目的成功實施，創造了顯著的多方價值：
? 用電安全：電壓穩定后，家電設備運行可靠，壽命延長，避免了因電壓異常導致的設備損壞。
? 收益保障：光伏用戶可穩定并網發電，保障了發電收益；生產用戶（如冷庫）的設備啟停正常，保障了生產連續性。
? 體驗提升：徹底告別了因電壓不穩帶來的照明昏暗、電器失靈等問題，生活質量顯著提高。
? 降損增效：電壓合格率大幅提升，有效降低了因電壓越限產生的技術線損。
? 管理提升：供電電壓合格率指標顯著改善，減少了因電壓質量問題引發的考核壓力。
? 服務優化：從根源上減少了用戶投訴和相應的運維工單，提升了供電服務品質與企業形象。
行業示范意義：本項目成功驗證了BW-UPQC（智能柔性降損調壓裝置）技術在“長線路、細線徑、分布式光伏、沖擊性負荷”等多種不利因素并存的復雜農網典型場景下的有效性、可靠性與經濟性。它為全國范圍內面臨類似電壓質量問題的臺區，提供了一個可復制、可推廣的標準化解決方案，對助力鄉村振興戰略實施、推進新型農村電網建設具有重要的標桿意義。
